Visaton BG 20
Der Visaton BG 20 Breitbänder ist ein Klassiker im Visatonprogramm und wurde schon mit einigen Bauvorschlägen in den bekannten HiFi-Selbstbauzeitschriften bedacht. Ich stelle ihn hier nur mal kurz vor, ich werde wohl keine Lautsprecherbox oder Dipol mit ihm konstruieren. Er scheint mir aber interessant genug zu sein, besonders bei dem Preis von 36,– Euro (Stand 02/2026), um ihn hier mal kurz zu testen.
Visaton BG 20 Breitbänder in offener Schallwand.
Ich habe den Visaton BG 20 mal gemessen und angehört, dessen Frequenzgang ist ziemlich ungleichmäßig, gerade zwischen 1 und 3 kHz. Was natürlich für das Ohr recht anstrengend ist. Das hört man auch, ansonsten bestimmt kein schlechter Breitbänder für das kleine Geld.

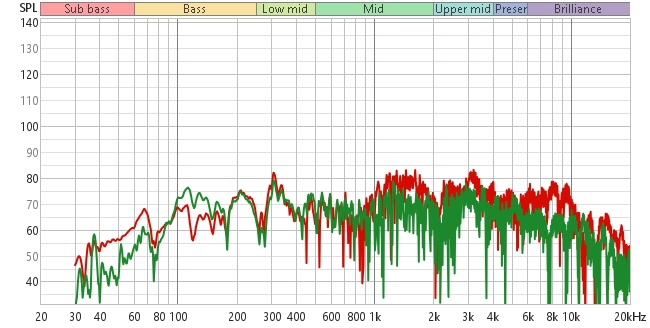

Die rote Linie ist der Visaton BG 20, da sieht man schon, dass er etwas anstrengend ist im Gegensatz zum Monacor SP 205 (grüne Linie).

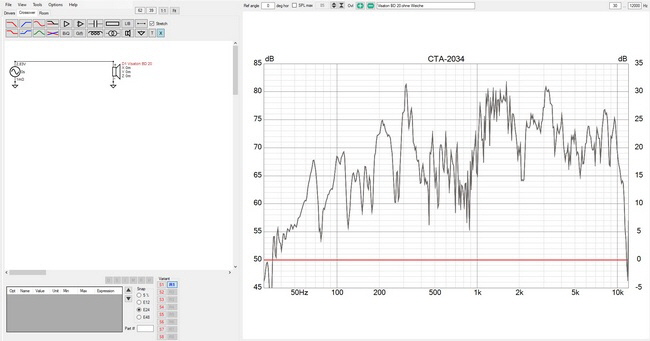

Visaton BG 20 Breitbänder bei mir in offener Schallwand nach dem Messen mit VituixCAD2 simuliert, auch hier sieht man die starke Überhöhung zwischen 1 und 2 kHz.

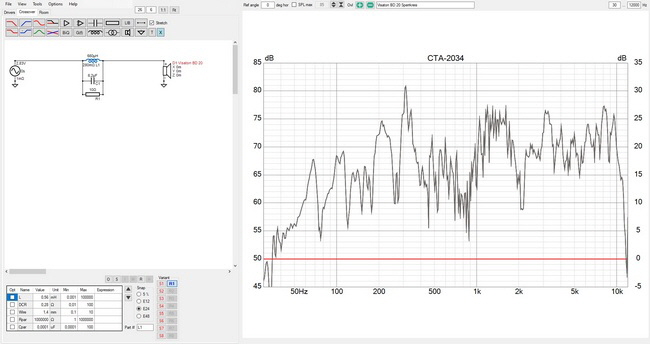

Hier mal mit simuliertem Sperrkreis, ich kann mir vorstellen, dass man so schon hören kann.

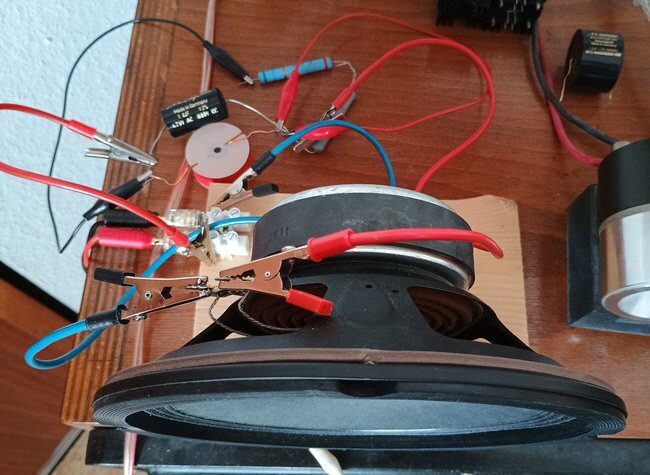

Ich habe mal verschiedene Sperrkreise aus dem Internet getestet, mir fehlt die Zeit, um einen eigenen zu entwickeln.
Trotzdem muss ich sagen, dass mir der Sperrkreis mit 0,68 mH, 1 µF und 23,5 Ohm sehr gut gefallen hat, damit kann man schon schön hören. Und die Qualität des Visaton BG 20 für 36,- Euro ist wirklich sehr gut.

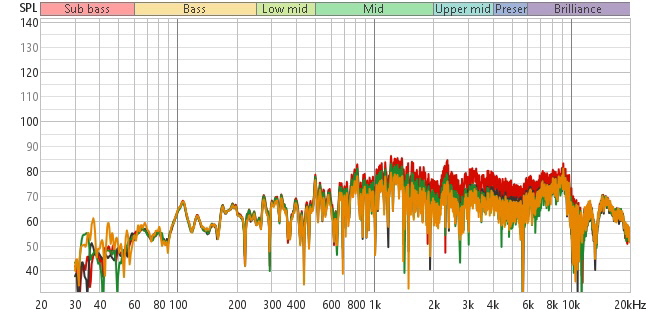

Rot ist der Visaton BG20 ohne Sperrkreis, Grün mit 0.68mH - 1uF - 23.5 Ohm, Schwarz - 1mH - 1uF - 15 Ohm, Orange 1.5mH - 1uF - 23 Ohm
Hochtonkegel.

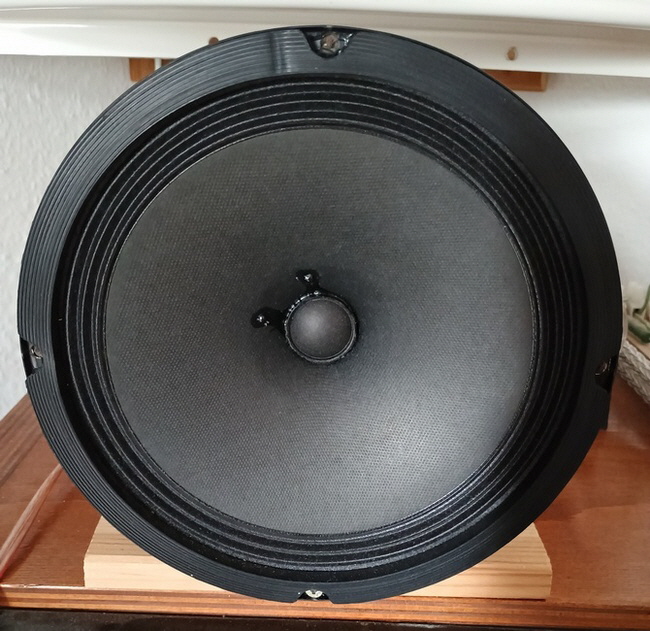

Es wird ja immer wieder geschrieben (auch in der Klag & Ton) man solle den Hochtonkegel herausschneiden, das habe ich jetzt auch mal gemacht.

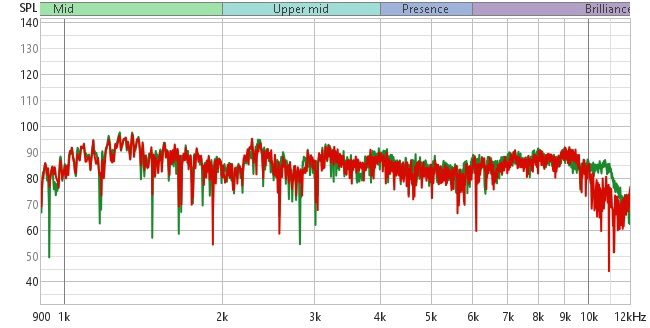

Die grüne Kurve zeigt den Visaton BG 20 ohne Hochtonkegel.
Über 10 kHz und zwischen 4 und 8 kHz wurde der Lautsprecher (zumindest mein Exemplar) minimal lauter nach meiner Messung. Klanglich konnte ich keinen signifikanten Unterschied feststellen. Der Lautsprecher klingt rein subjektiv vielleicht etwas heller, aus meiner Sicht lohnt sich das Abschneiden des Kegels nicht.
Saugkreis.

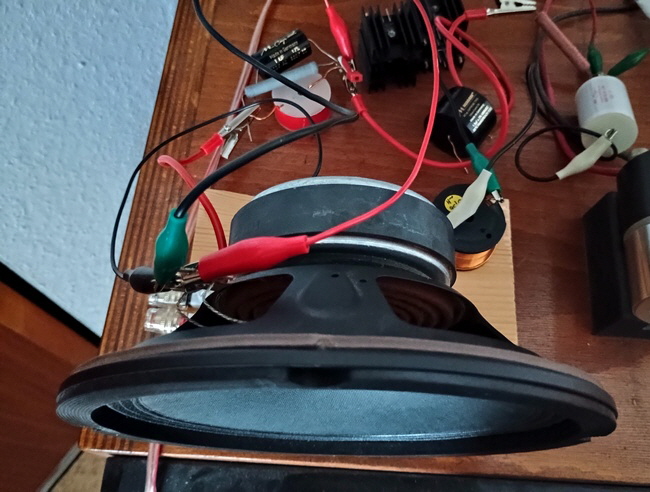

Ich habe doch noch mal etwas Zeit gefunden und zusätzlich zum Sperrkreis noch mal mit einem Saugkreis versucht. Jetzt klingt der Visaton BG20 um einiges zivilisierter, aber richtig glücklich werde ich wohl mit dem Breitbänder nicht. Ich werde noch mal ein, zwei Versuche starten und den Saugkreis und den Sperrkreis etwas verändern, vielleicht kann man klanglich noch etwas herausholen.
Man sieht in der Simulation keine großen Änderungen am Frequenzgang, aber man hört, dass sich einiges getan hat.
Ich kannte noch einiges durch Ändern des Sperrkreises und auch des Saugkreises erreichen. Trotzdem kommt man wohl um einen zusätzlichen Hochtöner nicht herum.
Auch in der neuen Klang + Ton (04/2026) hat man sich mal wieder des Visatin BG20 angenommen, diesmal als Vollbereichslautsprecher. Bei dieser Konstruktion mit zwei Sperrkreisen, aber auch hier bekommt man den Bereich zwischen 1 und 2 kHz nicht in den Griff. Man muss also damit leben oder einen besseren Breitbänder kaufen. Ich denke auch, dass man um einen zusätzlichen Hochtöner nicht herumkommt.

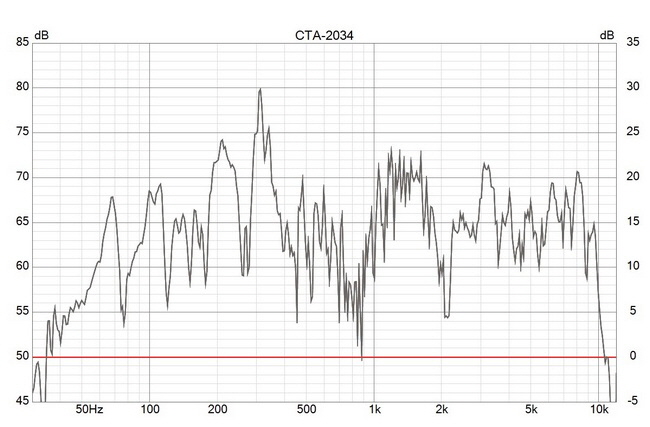

Das ist die Simulation der Frequenzweiche (bestehend aus 2 Sperrkreisen) aus der Klang + Ton 04/2026.
Da ich noch andere Projekte in Arbeit habe, werde ich mich wohl nicht mehr weiter mit dem Visaton BG 20 beschäftigen (zumindest vorerst).
Das mit dem Spitzen zwischen 1 und 2 kHz hat mir jetzt doch keine Ruhe gelassen, also habe ich den Saugkreis noch mal so weit angepasst, dass sich diese Frequenzen nicht mehr so hervortun.

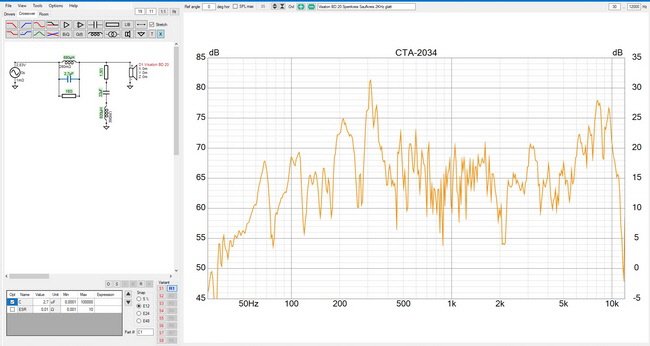

Hier sieht man in der Simulation, dass der Frequenzbereich um einiges besser aussieht. Ich habe natürlich den Saugkreis gleich nachgebaut und gehört. Was soll ich sagen, jetzt hört sich der Lautsprecher mehr nach "High-End" an, also etwas neutraler und vor allen Dingen toter. Deshalb gleich wieder zurück zum vorherigen Sperrkreis. Ich bin mal gespannt, wie sich der Visaton BG-20 mit zusätzlichen Höchtönern anhört !
Es geht also doch noch etwas weiter !

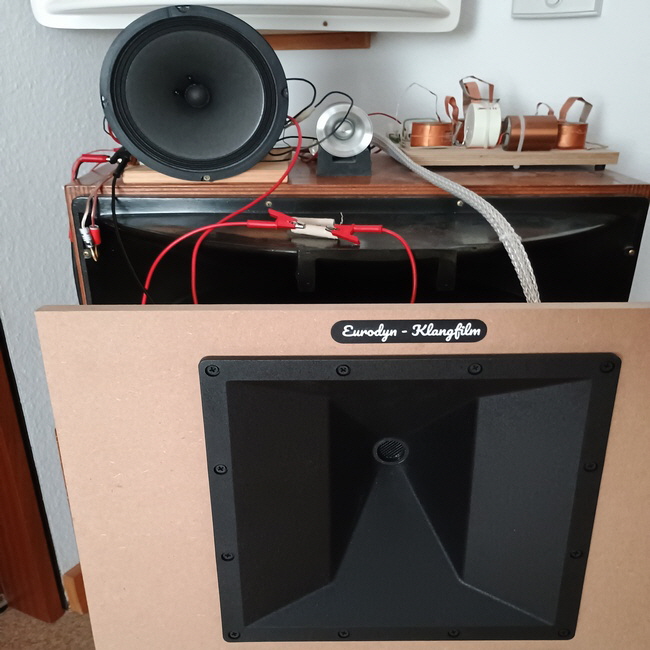

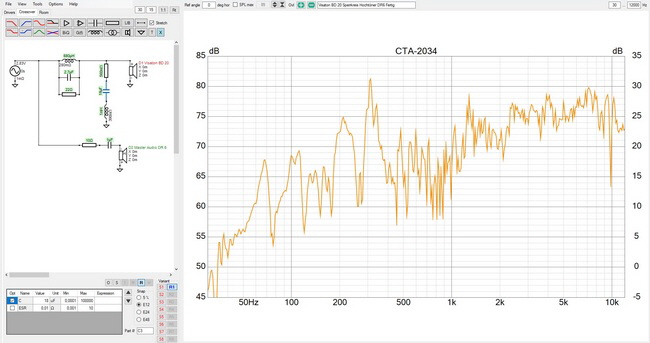

Ich habe dem Visaton BG-20 jetzt mal das Hochtonhorn meiner Klangfilm Eurodyn Anlehnung zur Seite gestellt. Der Master Audio DR6 Hochtontreiber passt gut zum Visaton Lautsprecher. Jetzt gibt es endlich eine vernünftige Hochtonauflösung, der Lautsprecher wirkt sofort frischer, feiner und sauberer. Jetzt macht es viel mehr Spaß, mit den Visaton-Breitbändern zu hören. Was immer noch fehlt, ist ein warmer voller Grundtonbereich und natürlich der Bass, da muss wohl ein Gehäuse her.
Der Einbau in ein sinnvolles Gehäuse scheint mir schwierig, da kein wirklicher Bass zu erwarten ist und die Gehäuse mir für so einen kleinen Treiber zu groß sind.

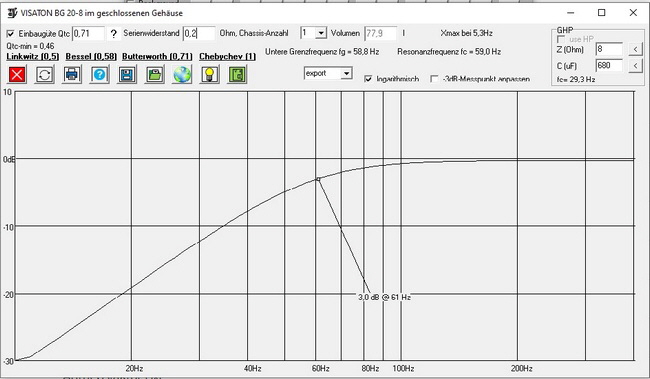

78 Liter im geschlossenen Gehäuse bei nur 60 Hz Grenzfrequenz.

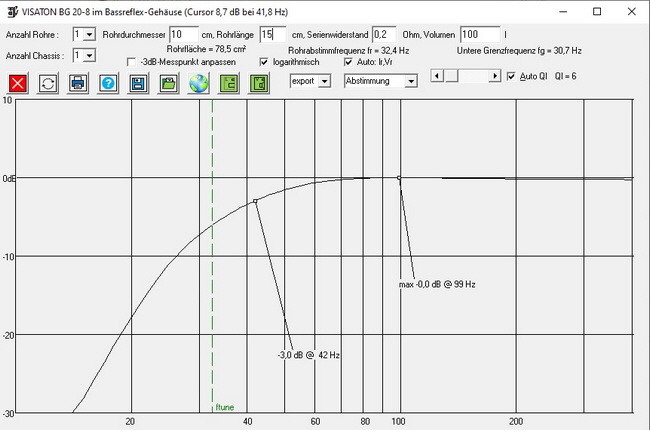

Bassreflex mit 100 Litern, hier mit 42 Hz Resonanzfrequenz.
Ich würde den BG-20 in einer offenen Schallwand mit zusätzlichem Hochtöner betreiben und einen kleinen Dipol-Subwoofer mit höher als normal eingestellter Trennfrequenz allen Gehäusen vorziehen.
