Klangfilm-Ära
Klassische Kinohornsysteme aus der Eurodyn‑Ära von Klangfilm, Siemens & Halske oder Western Electric sind praktisch so gut wie nicht zu bekommen und, wenn dann, für uns Normalos nicht zu bezahlen (30.000 Euro für ein paar Klangfilm Eurodyn Lautsprecher und 30.000 Euro für einen Western Electric Röhrenverstärker). Ich will hier keinen Klon der Klangfim-Eurodyn-Lautsprecher bauen, sondern vielmehr eine günstige und wirklich bezahlbare Anlehnung an diese Lautsprecher. Klanglich werden wir wohl diese Ikonen nicht erreichen können. Das heißt aber nicht, dass wir keinen Spaß haben können, denn genau darum geht es mir hier, Spass haben mit bezahlbaren Lautsprechern, die man so nicht kaufen kann um Legenden wie Helen Merrill, Sarah Vaughan, Helen Forrest, Judy Garland, Dinah Shore, Vera Lynn, Ella Fitzgerald, Billie Holiday und viele andere zu hören.
Der hier gezeigte Eurodyn ist das letzte jemals hergestellte Modell mit 3 Lautsprechern und Horn.

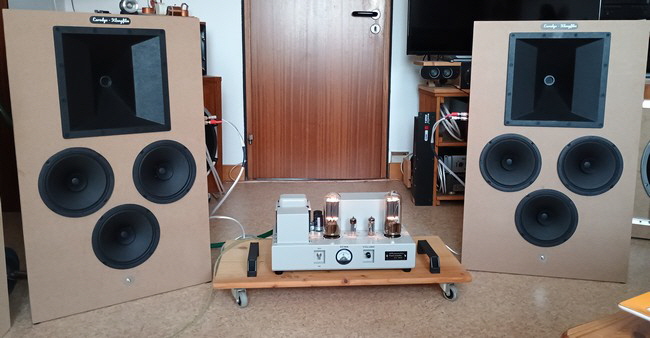

Ich verwende hier 3 Monacor SP-205/8 (20,– Euro das Stück, Stand 02/2026), ein großes Horn (nur wegen der Optik, da das Hochtonhorn erst sehr weit oben angekoppelt wird) und den bewährten ( von meinem 2-Wege Horn Dipol Lautsprecher ) Master Audio DR6 Treiber (15,– Euro das Stück, Stand 01/2026). Für den Monacor 205 brauchen wir nur einen Sperrkreis, den Master Audio DR6 Treiber hoffe ich mit nur einem 6-dB-Filter ankoppeln zu können, so wie man das ja früher auch gemacht.
Hier ein erstes Messen auf dem Küchentisch, um die Größe der Schallwand einschätzen zu können.
Ein einfacher Sperrkreis, wie ich ihn ja schon für den Monacor SP-205 entwickelt habe, wird wohl doch nicht reichen. Die Frequenzweiche gestaltet sich aufwendiger, als ich anfangs gedacht hatte.
Erste Hörtests und eine erste Frequenzweichensimulation, zeigen auch hier, es wird wohl noch eine 12dB Frequenzweiche für den Monacor SP-205 gebraucht. Mal sehen, ich will natürlich so wenig wie möglich an Bauteilen verwenden.

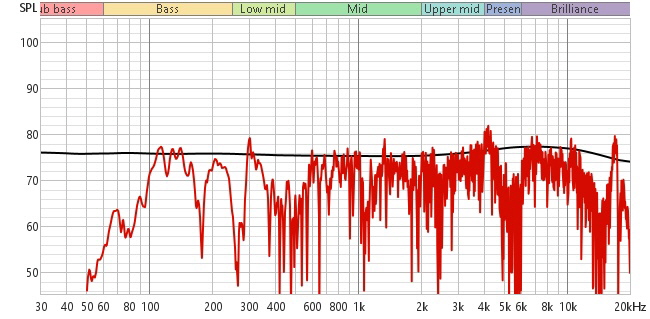

Erste Messung mit Sperrkreis
Verschiedene Konstelletionen der Breitbänder Schaltung
Die Monacor SP-205 sind doch etwas dröhnig in der Schallwand, jetzt könnte man dieses mit Sperrkreisen bekämpfen. Da ich den Lautsprecher aber für alte Musikaufnahmen aus den 30er, 40er, und 50er Jahren benutzen will und es ja bei diesen Aufnahmen in den unteren Lagen genauso wie bei den hohen Frequenzen immer etwas fehlt, will heißen, diese Bereiche doch mehr abfallen wie bei heutigen Aufnahmen, lasse ich das so. Das bringt mich auch auf die Idee, den Hochtonbereich auch ruhig etwas mehr ansteigen zu lassen, wie man das üblicherweise bei einem High-End-Lautsprecher nicht machen würde.
Das dürfte wohl der erste Lautsprecher speziell für Aufnahmen aus den 30er, 40er, 50er Jahren sein !
Zwischen 1,5 und 4 kHz ist extra ein Loch, weil das die Frequenzen sind, die am meisten nerven und bei alten Aufnahmen gerne dort in Erscheinung treten.
Ich werde den Lautsprecher jetzt hauptsächlich mit alten Aufnahmen abgleichen. Also her mit den alten Aufnahmen von Helen Merrill, Sarah Vaughan, Helen Forrest, Judy Garland, Dinah Shore, Vera Lynn, Ella Fitzgerald, Billie Holiday und wie sie alle heißen.
