Electro Voice Sentry 3 - Umbau , Modifikation
Die Electro Voice Sentry 3 ist für mich der am meist verkannte Vintage Lautsprecher überhaupt. Außerdem ist er seit Jahren ( Jahrzehnten) das Maß der Dinge, mir ist kein Lautsprecher bekannt der diese Dynamik, Spielfreude und Authentizität hat. Zumindest meine mit Fane Colossus 18x Bass und Coral H-105 Hochtöner überarbeitet und modifizierte Version. So umgebaut, mit hochwertigen Weicheinbauteilen, löst noch besser auf, hat noch mehr Präzision als die Saba Greencone oder die Philips 9710/M01 Breitbänder, auch die Altec Lansing 604-8G hat nicht den hauch einer Cange.
Electro Voice Sentry 3 mit Fane Colossus 18xB Bass und Coral H-105 Hochtöner mit überarbeiteter (modifizierter) Frequenzweiche.
Die Weiche wurde nach und nach noch mit immer besseren Bauteilen aufgebaut.
Nach einigen Tests wurde der originale EV 1824M Treiber durch den Electro Voice DH 1506 Treiber ersetzt. Diese löst nochmals mehr auf und bringt mehr Details zum Vorschein. Die Treiber wurden am HT94, HR90 und SM120 Horn getestet.
Nachdem ich die Mittelhochtonweiche neu aufgebaut habe mussten auch die „ normalen „ MKPs in der Bassweiche auf den Prüfstand. Sie wurden auch durch Mundorf EVO ÖL Kondensatoren ersetzt, wie im Mittel- Hochtonbereich. Ich habe die 5,5uF durch 8,2uF ersetzt, dadurch werden die Stimmen im Grundtonbereich noch mal einen Hauch klarer
Frequenzgang Sentry 3.
Auch wenn der Frequenzgang nicht wie mit dem Lineal gezogen aussieht so klingt die Sentry 3 doch absolut überragend.
Der sehr gut klingende Jensen Aluminium Paper in Oil Hochtonkondensator wurde gegen den noch mal besser Audyn True Copper Max Kondensator getauscht. Auch die im Mitteltonbereich verbaute Parallel Spule wurde noch mal durch eine 2mm Luftspule getauscht, ich konnte mich wegen den Kosten noch nicht dazu durchringen die Spule gegen eine Jantzen Audio WaxCoil Flachband-Spule zu tauschen, die an dieser Stelle bestimmt noch mal einen Zugewinn an klang bringt.
Jetzt wird die Mundorf L200 Luftspule für den Tieftöner gegen eine Jantzen Wax Coil AWG 12 getauscht. Alles was sich im Bass abspielt und auch teilweise in den Mitten ist saubere, auflösender, detailreicher, räumlicher und auch dynamischer
Siehe auch auf der Seite : Weichenteile unter „ Mundorf Luftspule L200 vs. Jantzen Wax Coil AWG 12 „ nach.
Caddock Widerstände
Demnächst werde ich noch die Widerstände in der Mittelhochtonweiche gegen Caddock Resistors tauschen. Natürlich nur wenn sie klanglich das mehr bringen was ich mir davon verspreche.
Zu den Widerständen bin ich immer noch nicht gekommen, aber die Jantzen Wax Coil AWG 14 für die Parallelen Hochton und Mitteltonspulen sind endlich da. Wie macht sich das jetzt klanglich bemerkbar ?
S-Laute werden besser und Stimmen werden voller, feiner, der Belag auf den Stimmen verschwindet, gerade Frauenstimmen werden geschmeidiger. Angeblasene Trompeten erscheinen voller und geschmeidiger, gewinnen an Wärme. Auch hier gibt es wider einen Zugewinn gegenüber den normalen Luftspulen, die bei Mundorf schon eine ordentliche Qualität habe.

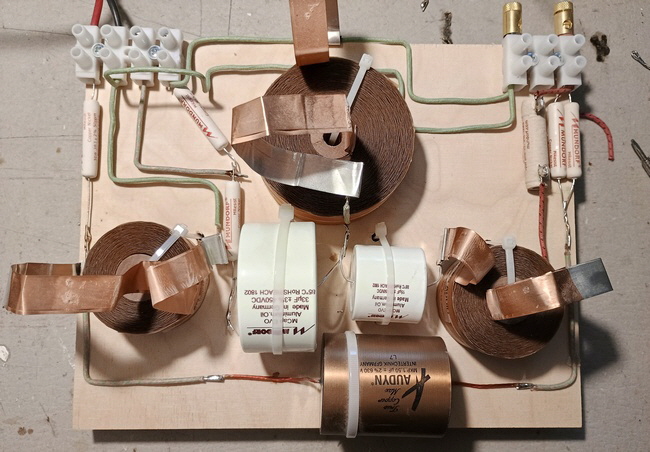

Die beiden fertigen Frequenzweichen mit den Jantzen Audio WaxCoil Spulen und Mondorf EVO Öl Elkos.
Sperrreis für den Mitteltöner.
In der Klang & Ton 04/2022 wurde ein Sperrkreis für die Überhöhung im Mittelton (Mitteltonhorn-Treiber) bei 2 kHz vorgestellt, diese etwas vorlaute Stelle findet sich in meiner Messung auch. Allerdings sah ich bis jetzt keinen Grund, an die Sache heranzugehen. Ein Versuchsaufbau und anschließender Hörtest sollte Klarheit schaffen, was der Sperrkreis den so kann.
Es hört sich so an wie in der Klang & Ton beschrieben, die Sentry 3 wird etwas runder und gefälliger, verliert dabei ihren Charakter und Charme ! Warum hört sich die Sentry 3 in der Klang & Ton den besser an, das ist leicht zu erklären, dort besteht mit allergrößter Wahrscheinlichkeit die Frequenzweiche aus normalen Spulen mit Runddraht und nicht aus Kupferbandspulen, geschweige denn aus Wachs- oder mit Harz getränkte Kupferbandspulen, genauso wie Kondensatoren wohl eher MKT oder normale MKP Typen sind. Durch die Jantzen Wax Coil AWG 14 wird der Klang wie oben ja schon beschrieben viel besser, S-Laute werden kaum noch wahrgenommen und Stimmen werden voller, feiner, der Belag auf den Stimmen verschwindet, gerade Frauenstimmen werden geschmeidiger. Angeblasene Trompeten erscheinen voller und geschmeidiger, gewinnen an Wärme. Durch die hohe Qualität der Bauteil gibt es keine Schärfe mehr im Mittelhochtonbereich, die begradigt werden müsste !
Ich habe nach einiger Zeit jetzt noch mal mit " entschärften " Sperrkreis gehört, also mit einem kleineren Widerstand der weniger dämpft. Das Ergebnis ist immer das gleiche, wenn auch abgeschwächt. Die EV Sentry 3 verliert dabei ihren Charakter und Charme !
Es geht bestimmt noch mal weiter, mal sehen, was da noch kommt !
