Ausphasen "Messgerät"
Das einfachste Ausphase "Messgerät" der Welt !
Früher eher als Voodoo belächelt, ist heute die richtige Steckerposition in der Steckdosenleiste als klanglich klar besser einzustufen. Es gibt es heute einige fertige Geräte, die das einfach, aber nicht unbedingt kostengünstig erledigen (Oehlbach Phaser für ca. 80.- Euro ist da noch der günstigste). Auch hier kann man sich was selber bauen, mit einer Mehrfachsteckdose und einer Bananenbuchse. Voraussetzung ist nur ein Multimeter oder Voltmeter und ein Spannungsprüfer, schon kann es für unter 10.- Euro losgehen.
Spannungsprüfer (hat wohl jeder zu Hause) (sonst) ca. 2,50 Euro
Multimeter (hat wohl auch jeder Bastler) (sonst) ab 9,90 Euro
Bananenbuchse 4mm aus der Bastelkiste sonst ca. 2,50 Euro
Steckdosenleiste ohne Kabel (kann man aufschrauben und was einbauen) ca. 3,50 Euro
Ein altes Stromkabel mit Kaltgerätestecker
Das Ausphasen der einzelnen und noch nicht ! miteinander verbundenen Komponenten ist sehr wichtig und ohne großen Aufwand mit der von mir hier vorgestellten einfachen Lösung möglich. Es geht dabei darum, den Fluss der Ausgleichsströme zwischen den Geräten über die Cinch- oder XLR Kabeln so gering wie möglich zuhalten.
Ausphasen "Messgerät" selber bauen !
(ist natürlich nicht wirklich ein Messgerät, eher eine Hilfe zum Messen)
Und so funktioniert mein selbstgebauter kleiner Helfer:

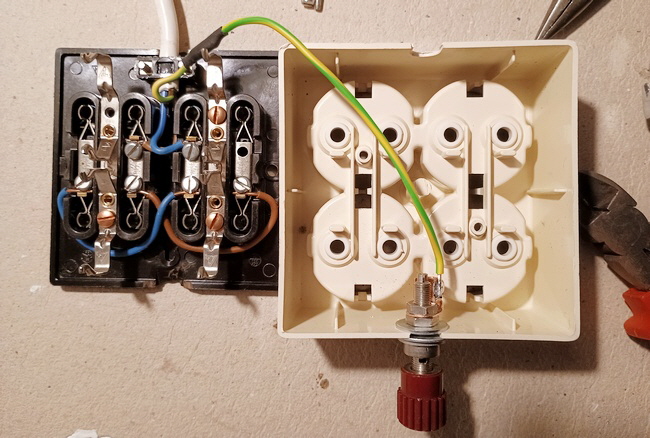

Die Steckdosenleiste aufschrauben und die Bananenbuchse einbauen (ein Loch bohren und festschrauben), das Erdungskabel vom zuführendem Stromkabel an die Buchse anschließen, und nur da ! Nicht an die Netzsteckdosenleiste ! Sonst funktioniert die Messung nicht. Die anderen beiden Kabel jeweils an die Anschlüsse der Netzleiste (siehe Bild). Jetzt mit dem Stromprüfer die Phase in der Wandsteckdose bestimmen und den Stecker markieren (dann wird es bei späteren Messungen einfacher) anschließend die Phase in der Steckdosenleiste messen und markieren. Jetzt das Multimeter auf 200 Volt Wechselstrom einstellen (oder höher, oder manchmal auch kleiner) und die eine Messspitze an die eingebaute Bananenbuchse der Steckdosenleiste anschließen, die andere Messleitung an die Gehäusemasse (blanke Stelle des HiFi-Gerätes) des zu messenden Gerätes halten, oder an den Außenrand der Cinchbuchse. Nun kann man die Spannung nach dem Einschalten des HiFi-Gerätes ablesen. Danach den Stecker des HiFi-Gerätes herumdrehen und noch mal messen. Der kleinste Messwert ist die richtige Polung ! Den Steckern nun markieren und schon ist man fertig !

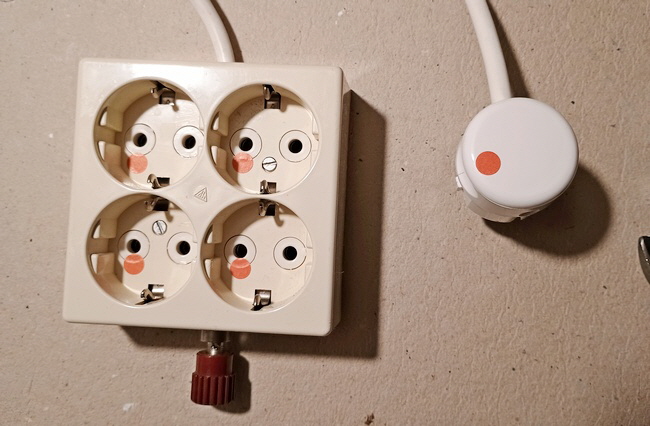

Hier die fertige Ausphasen Steckdosenleiste.
Hier die Ausphasen Steckdosenleiste in Aktion.
Noch leichter, einfacher und billiger kann Ausphasen im HiFi Bereich nicht sein!
Man muss nicht mehr mit der Messleitung in der Steckdose herumfummeln, sondern nur noch eine Messleitung an die Masse vom Gerät halten.
Achtung ! Sie arbeiten hier mit 230 Volt ! Absolute Lebensgefahr ! Wenn sie sich mit so was nicht auskennen lassen bitte die Finger davon. DANKE !
